Kodowanie wtryskiwaczy jest jednym z ważnych etapów wymiany wtryskiwaczy w wielu nowoczesnych silnikach Diesla wyposażonych w układ Common Rail. Sam prawidłowy montaż nowego lub regenerowanego wtryskiwacza nie zawsze kończy całą procedurę. W wielu pojazdach konieczne jest jeszcze wprowadzenie indywidualnego kodu wtryskiwacza do sterownika silnika.
Dlaczego jest to potrzebne? Każdy wtryskiwacz może mieć nieco inne parametry pracy. Sterownik silnika wykorzystuje zapisany kod, aby odpowiednio uwzględnić te różnice podczas sterowania dawką paliwa.
Wyjaśniamy, na czym polega kodowanie wtryskiwaczy, czym są oznaczenia takie jak IMA, IQA, C2I czy C3I oraz co może się wydarzyć, jeśli po wymianie wtryskiwacz nie zostanie prawidłowo zakodowany.
1. Co to jest kodowanie wtryskiwaczy?
Kodowanie wtryskiwaczy polega na zapisaniu w sterowniku silnika indywidualnego kodu przypisanego do konkretnego wtryskiwacza.
Wtryskiwacze Common Rail są bardzo precyzyjnymi elementami. Nawet dwa podzespoły o tym samym numerze katalogowym mogą nieznacznie różnić się parametrami pracy. Różnice te są uwzględniane podczas testowania wtryskiwacza i mogą zostać zapisane w postaci specjalnego kodu.
Po zamontowaniu wtryskiwacza kod wprowadza się do sterownika ECU przy pomocy odpowiedniego urządzenia diagnostycznego.
Dzięki temu sterownik otrzymuje informacje pozwalające właściwie sterować pracą konkretnego wtryskiwacza.
2. Dlaczego kodowanie wtryskiwaczy jest potrzebne?
Układ Common Rail pracuje z bardzo dużą precyzją. Sterownik silnika musi kontrolować między innymi moment rozpoczęcia wtrysku oraz ilość podawanego paliwa.
Indywidualny kod wtryskiwacza pozwala uwzględnić niewielkie różnice występujące pomiędzy poszczególnymi elementami.
Prawidłowe kodowanie wtryskiwaczy pomaga więc zapewnić właściwą współpracę zamontowanego podzespołu ze sterownikiem silnika.
Po wymianie wtryskiwacza warto również sprawdzić:
- czy w sterowniku nie występują błędy,
- czy silnik pracuje równomiernie,
- parametry bieżące układu wtryskowego,
- szczelność układu paliwowego,
- zachowanie silnika podczas jazdy próbnej.
3. Co oznaczają kody IMA, IQA, C2I i C3I?
W zależności od producenta układu wtryskowego można spotkać różne określenia kodów korekcyjnych wtryskiwaczy.
Do najczęściej występujących należą:
IMA – kod spotykany między innymi w systemach Bosch.
IQA – określenie związane z indywidualną charakterystyką dawki wtryskiwacza.
C2I – kod korekcyjny stosowany w wybranych systemach Common Rail.
C3I – rozwinięcie systemu kodowania wykorzystywanego w niektórych wtryskiwaczach.
Można również spotkać inne określenia, takie jak kod kompensacji czy kod korekcyjny.
Niezależnie od nazwy jego zadanie jest podobne – przekazać sterownikowi informacje dotyczące charakterystyki konkretnego wtryskiwacza.

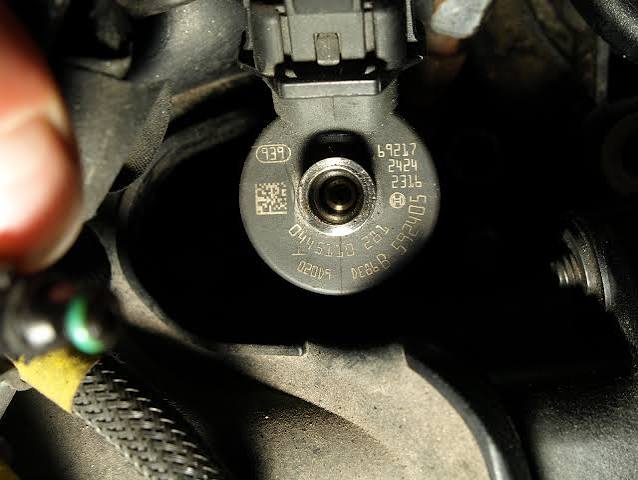

4. Gdzie znajduje się kod wtryskiwacza?
Kod może być umieszczony bezpośrednio na korpusie wtryskiwacza lub na jego górnej części. Jego położenie zależy od producenta i konstrukcji danego podzespołu.
Nie należy mylić kodu korekcyjnego wtryskiwacza z numerem części.
Numer części służy przede wszystkim do identyfikacji podzespołu i sprawdzenia jego zastosowania w konkretnym samochodzie. Kod korekcyjny opisuje natomiast indywidualne parametry konkretnego egzemplarza wtryskiwacza.
Dlatego przed montażem warto zapisać lub sfotografować kod, szczególnie gdy po zamontowaniu dostęp do oznaczenia będzie utrudniony.
5. Czy regenerowany wtryskiwacz również trzeba kodować?
W zależności od konstrukcji wtryskiwacza i zastosowanego systemu po profesjonalnej regeneracji może być konieczne wyznaczenie odpowiednich parametrów oraz kodu korekcyjnego.
Nie wystarczy więc wyłącznie mechaniczna naprawa elementu.
Wtryskiwacz powinien zostać odpowiednio sprawdzony na przeznaczonym do tego stanowisku probierczym, a jego parametry muszą mieścić się w wymaganym zakresie.
Nowoczesne urządzenia do diagnostyki wtryskiwaczy umożliwiają nie tylko ich testowanie, ale w przypadku odpowiednich systemów również generowanie kodów korekcyjnych.
Dlatego podczas zakupu regenerowanego wtryskiwacza warto zwrócić uwagę nie tylko na jego numer części, ale również na jakość wykonanej regeneracji oraz dokumentację parametrów.
6. Co może się stać po błędnym kodowaniu wtryskiwaczy?
Wprowadzenie niewłaściwego kodu lub przypisanie kodu do nieodpowiedniego cylindra może powodować nieprawidłową pracę układu wtryskowego.
W zależności od samochodu i rodzaju układu mogą pojawić się między innymi:
- nierówna praca silnika,
- drgania na biegu jałowym,
- pogorszenie kultury pracy jednostki,
- problemy z reakcją na gaz,
- zwiększone zużycie paliwa,
- zapis błędów w sterowniku,
- nieprawidłowe wartości korekt wtrysku.
Takie objawy nie zawsze oznaczają jednak, że przyczyną jest samo kodowanie. Podobne symptomy mogą powodować również niesprawne wtryskiwacze, problemy z ciśnieniem paliwa, instalacją elektryczną lub innymi elementami silnika.
Dlatego diagnostyka powinna obejmować cały układ, a nie jedynie odczyt zapisanych kodów.
7. Czy samochód będzie jeździł bez zakodowania wtryskiwacza?
Nie ma jednej odpowiedzi dotyczącej wszystkich samochodów.
W niektórych pojazdach silnik może się uruchomić i pracować mimo niewprowadzenia nowego kodu. Nie oznacza to jednak, że układ działa w optymalny sposób.
W innych konstrukcjach prawidłowe kodowanie jest wymaganym elementem procedury wymiany.
Dlatego po montażu nowego lub regenerowanego wtryskiwacza należy stosować procedurę przewidzianą dla konkretnego silnika i sterownika.
Nie warto zakładać, że skoro samochód uruchomił się po wymianie, wszystkie czynności zostały wykonane prawidłowo.
Jak wygląda kodowanie wtryskiwaczy?
Dokładna procedura zależy od marki samochodu, silnika oraz zastosowanego sterownika.
Najczęściej wygląda jednak następująco:
- Podłączenie urządzenia diagnostycznego do samochodu.
- Wejście do sterownika silnika.
- Wybranie funkcji wymiany lub kodowania wtryskiwaczy.
- Wybranie cylindra, na którym zamontowano wtryskiwacz.
- Wprowadzenie odpowiedniego kodu.
- Zapisanie zmian w sterowniku.
- Uruchomienie silnika i kontrola parametrów pracy.
- Sprawdzenie ewentualnych błędów.
Bardzo ważne jest przypisanie właściwego kodu do właściwego cylindra. W przypadku wymiany kilku wtryskiwaczy najlepiej zanotować ich położenie jeszcze przed montażem.
Kodowanie wtryskiwaczy a numer części – to nie to samo
Numer katalogowy i kod korekcyjny pełnią zupełnie różne funkcje.
Numer części pozwala ustalić, czy dany wtryskiwacz jest przeznaczony do konkretnego silnika.
Kod wtryskiwacza zawiera natomiast informacje dotyczące indywidualnych właściwości konkretnego egzemplarza.
Dlatego najpierw trzeba dobrać właściwy wtryskiwacz do samochodu, a następnie – jeśli wymaga tego dany system – prawidłowo zaprogramować jego kod w sterowniku.
To szczególnie ważne w przypadku zakupu części używanych lub regenerowanych.
Czy każdy wtryskiwacz trzeba kodować?
Nie. Obowiązek kodowania zależy od rodzaju układu wtryskowego, konstrukcji wtryskiwacza oraz sterownika zastosowanego w samochodzie.
Dlatego przed wymianą należy sprawdzić procedurę przewidzianą przez producenta dla konkretnego pojazdu.
Nie powinno się przenosić zasad dotyczących jednego silnika na wszystkie samochody z układem Common Rail.
Podsumowanie – kodowanie wtryskiwaczy po wymianie
Kodowanie wtryskiwaczy może być niezbędnym elementem prawidłowej wymiany wtryskiwacza Common Rail. Indywidualny kod pozwala sterownikowi uwzględnić charakterystykę konkretnego podzespołu i odpowiednio sterować jego pracą.
Podczas wymiany należy więc pamiętać o trzech podstawowych kwestiach:
- właściwym doborze wtryskiwacza według numeru części,
- prawidłowym montażu,
- zakodowaniu podzespołu, jeśli wymaga tego dany system.
